关于铜芯电缆载流量的详细说明

思柏科技  日期:2024/7/13 15:41:18 人气:0

      铜芯电缆由于其导电性和经济适用性,在当前的工业和家居中逐渐代替了铝芯电缆,成为市场主流。就铜芯电缆载流量和其他介质的载流量来说,铜芯电缆非常适合当前的工业布线和家庭使用。

一、有关电线电缆载流量说明

1、载流量:在规定条件(敷设条件;温度条件)下,导体能够连续承载(非短路)而不致使其稳定温度(过高则烧坏)超过规定值(绝缘体的高温度)的大电流。

2、绝缘材料:附在铜芯电缆外面的材料,一般有PVC(聚录乙烯)、XLPE(交联乙烯)、EPR(乙烯-丙烯复合膏)、矿物等。

3、一般铜芯电缆的标准截面规格(平方mm):0.3;0.5;0.75;1;1.5;2.5;4;6;10;16;25;35;50;70;95;120。


二、一般铜芯电缆载流量的规定

根据所允许的线芯高温度、冷却条件、敷设条件来确定的,不同条件下的载流量是完全不同的。

可以根据截面计算铝芯和铜芯电缆载流量,也可以根据电流来计算电缆铜芯铝芯截面积。

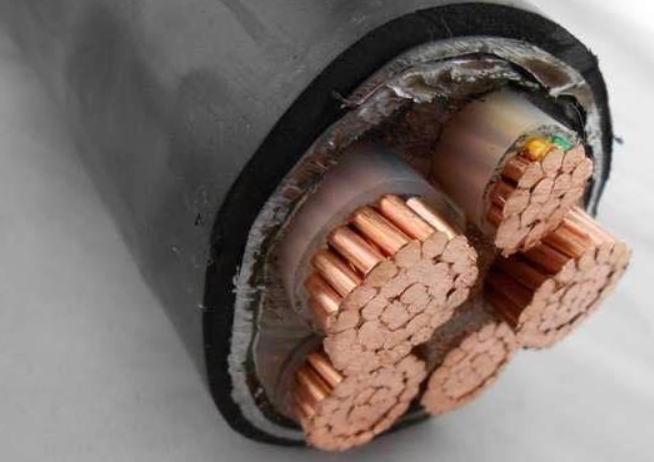

关于铜芯电缆载流量的详细说明-思柏电缆集团官网

三、影响铜芯电缆载流量的因素

1、环境温度

所采用的环境温度值是考虑中的电缆或导体未带负荷时的周围介质的温度。

2、土壤热阻率

对于在地中埋设的电缆,在实际土壤热阻率高于2.5K.m/W的地方,适当地降低载流量或者将紧靠电缆周围的土壤以较合适的物料替换。

3、多回路成组

同组安装更多的导线或电缆时,乘以规定的校正系数。成组校正系数是假定该组各回路电缆负载相同的基础上计算出来的

4、有载导线根数

一个回路内要考虑的导线根数是那些承载负荷电流的导线根数。在可以假定多相回路中导线承载平衡电流时,就不需考虑其中性线。在中性线承载电流,而相线负荷不作相应降低时,回路电流额定值的确定应考虑中性线。只作为保护线(PE线)的导线不应被考虑。PEN线应按中性线一样考虑。

5、并联导线

在系统的同一相或同一极内并联两根或更多导线时,应采取措施以保证并联导线平均分担负荷电流。

6、沿路线敷设条件的变化

布线路径中各部分冷却条件不相同时,载流量的确定应适合路径中条件不利的部分。

7、绝缘材料

不同绝缘材料的载流量有所不同,具体可以参考*标准。

目前电气火灾比例增长很快,其中相当一部分是由电缆电线的绝缘损坏、过热自燃、接触不良、电缆单相接地和相间短路等故障引起的。因此,如何科学的合理的使用电缆电线,准确地选择电缆电线的载流量,合乎规范的进行管理维护,至关重要。
